Vakuumhandling für Reisemobil & Caravanbau

Für den Zusammenbau und die Bereitstellung fertiger Seitenwände am Montageband wurde ein spezielles Handlingsystem entwickelt.

Dabei wird die vorgefertigte Seitenwand mit dem Vakuummanipulator von einem Transportgestell in die bodengeführten Verfahrwagen gehoben.

Nach der Fixierung kann die rohe Seitenwand bestückt, zusammengebaut und beklebt werden. Danach wird die Seitenwand manuell auf einen Speicherplatz neben dem Montageband geschoben.

Je nach Ausführung können mehrere Seitenwände vorgefertigt und gespeichert werden. Die Anordnung erfolgt auf beiden Seiten des Montagebandes.

Mit diesem Seitenwand-Vormontage-System und der zusätzlichen Speichermöglichkeit von fertigen Seitenwänden wird größtmögliche Flexibilität am Band und bei der Vormontage erreicht.

In Kombination mit unserem Seitenwand Hebesystemen stellt diese eine sehr wirtschaftliche Gesamtlösung mit sehr kurzen Amortisationszeiten dar.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Hubmanipulator speziell entwickelt für Seitenwände mit glatter oder strukturierter Oberfläche in linker oder rechter Ausführung. Geeignet zur Manipulation und zum Anbau der Seitenwände an das Fahrzeug oder den Wohnanhänger.

Auch die Kranbrücken werden den Anforderungen angepasst und ermöglichen ein sicheres, schnelles und ergonomisches Handling der Seitenwände.

Die Traverse ist von zwei Elektrokettenzügen mit Funkfernsteuerung und stufenloser Steuerung abgehängt. Die Hebezeuge können auch einzeln gesteuert werden, dadurch kann bei der Montage am Fahrzeug die Seitenwand genau eingepasst werden.

Die Seitenwände werden an der Oberseite mit speziellen Vakuumsaugern erfasst. Die Sauggreifer mit wechselbarem Dichtgummi sind für alle üblichen Oberflächen geeignet.

Zusätzlich zur Vakuumversorgung mit 2-Kreis-System ist eine mechanische Absturzvorrichtung mit Federrückstellung angebracht. Dieses besondere Sicherheitssystem schützt die Bediener bei der Montage der Wände rund um das Fahrzeug.

Weitere Merkmale:

• Heben stufenlos
• Funksteuerung
• Kranbrücke manuell oder elektrisch angetrieben
• 2-Kreis Vakuumversorgung
• Mech. Lastsicherung am Hubrahmen

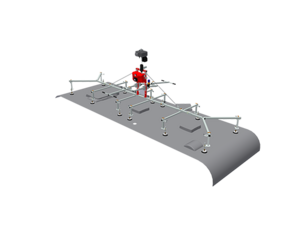

Der Barbaric Dachmanipulator entspricht in seiner flexiblen Bauweise den Anforderungen nach einem universellen Hebezeug, mit dem alle Dachformen mit verschiedenen Aufbauen und Dachlängen mit nur einem Gerät manipuliert werden können und damit zum Anbau am Fahrzeug eingesetzt werden kann.

Wegen der Montage über dem Fahrzeug und eventuell verbleibenden Personen im Gefahrenbereich kann der Heber in 2-Kreis-Ausführung mit zusätzlichen mechanischen Absturzsicherungen geliefert werden.

Die Traverse kann für die verschiedenen Dachlängen manuell oder wahlweise elektrisch angepasst werden. Zur Anwendung kommen gelenkig gelagerte und abdruckoptimierte Sauggreifer.

Weitere Merkmale:

• Heben stufenlos
• Drehen horizontal
• Funkfernsteuerung
• Handlingschalter am Hubrahmen
• Kranbrücke manuell oder elektrisch angetrieben
• 2-Kreis Vakuumversorgung
• Mech. Lastsicherung am Hubrahmen

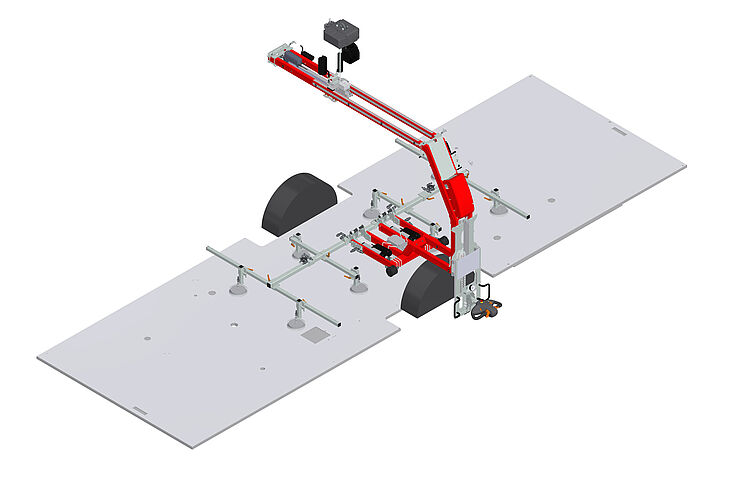

Zur Manipulation der Fahrzeugböden beim Zusammenbau und zur Montage am Fahrzeug. Nach dem Aufbau der Komponenten an der Unterseite kann der Boden zum Anbau am Fahrzeug um 180° gewendet werden. Zusätzlich ist eine Schwerpunktverstellung und eine Höhenverstellung für die Bedieneinheit angebracht.

Die Sauggreifer sind auch für leicht strukturierte Oberflächen geeignet. Neben dem 2-Kreis-Saugsystem ist auch eine zusätzliche manuelle Absturzsicherung verfügbar.

Weitere Merkmale:

• Kippen 180°
• Heben stufenlos
• Drehen horizontal
• Funkfernsteuerung
• Handlingschalter am Hubrahmen
• Kranbrücke manuell oder elektrisch angetrieben
• 2-Kreis Vakuumversorgung
• Mech. Lastsicherung am Hubrahmen

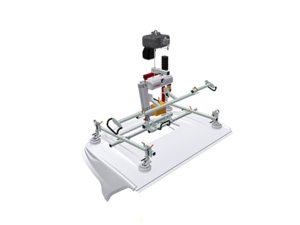

Die Hutze oder Heckwand kann mit dem Manipulator vom Reck aufgenommen und sicher am Fahrzeug montiert werden.

Wahlweise mit 2-Kreis-Vakuumversorgung und mechanischen Absturzsicherungen am Hubrahmen.

Weitere Merkmale:

• Heben stufenlos
• Drehen horizontal
• Kippen 90°
• Funkfernsteuerung
• Handlingschalter am Hubrahmen
• Kranbrücke manuell oder elektrisch angetrieben
• 2-Kreis Vakuumversorgung
• Mech. Lastsicherung am Hubrahmen

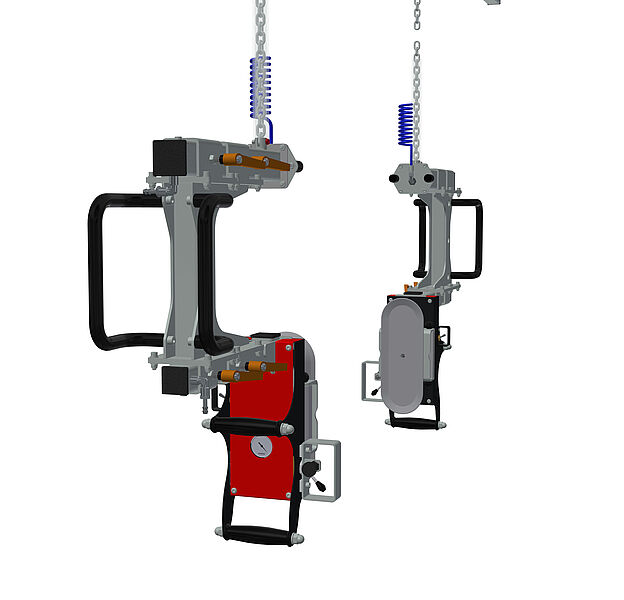

Durch die Abhängung mit einer teleskopartigen Verstelltraverse kann der Heber schnell für das Handling der verschiedenen Möbelteile und Elektrogeräte adaptiert werden.

Wahlweise werden die Teile mit den Vakuumgreifern oder den Lastgehängen erfasst und manipuliert.

Weitere Merkmale:

• Heben stufenlos
• Drehen horizontal
• Funkfernsteuerung
• Kranbrücke manuell oder elektrisch angetrieben
• 2-Kreis Vakuumversorgung
• Mech. Lastsicherung am Hubrahmen

Speziell zum Einbau von Hochbetten am Fahrzeug. Heber mit Verstelltraverse und Mehrfachgehänge.

Weitere Merkmale:

• Heben stufenlos
• Drehen horizontal
• Funkfernsteuerung
• Kranbrücke manuell oder elektrisch angetrieben

Die Montage der Vordersitze im Fahrzeug stellt eine besondere Herausforderung dar. Die Sitze müssen von der Vorderseite des Fahrzeuges über die Öffnung der Windschutzscheibe einbracht und auf der Bodenplatte montiert werden.

Von den Transportgestellen werden die Sitze mit einem Greifer aufgenommen und im gedrehten Zustand in das Fahrzeug manipuliert. Für diese schwere und kraftraubende Tätigkeit wurde ein Manipulator entwickelt, der eine schonende und ergonomische Manipulation der Sitze möglich macht.

Der Manipulator ist für Sitze in den verschiedensten Ausstattungsvarianten geeignet.

Eine besondere Erleichterung stellt die Bedienungsmöglichkeit von außen sowie auch von der Innenseite des Fahrzeuges dar.

Bei der Produktion von Sandwichprofilen für Boden, Seitenwände und Dach müssen die Wände oftmals manipuliert werden.

Der materialschonende Transport mit 100° Kipp- oder Drehmöglichkeit wird mit langen Vakuumsaugern an lastgefürten Systemen mit abschaltbaren Sektionen ermöglicht.

Spezielle Sauggreifer für strukturierte Oberflächen sind verfügbar.

Zur schnellen Verarbeitung sind Vormontagen oder Kaschierarbeiten direkt am Sauger möglich, ohne das Teil abzulegen.

Beispiel einer Referenzinstallation:

Bestehende Kundenanlage CSF Multilevel mit 2 Manipulatoren (oben, unten) zur gleichzeitigen Beschickung von 4 CNC-Maschinen

Merkmale dieser Referenzinstallation:

• Plattenlager CSF Industrial Multilevel mit 2 Manipulatoren
• Grundfläche von 70 x 10 m
• Optimale Ausnutzung der Produktionsfläche durch Zwei-Etagen-Ausführung
• 1800 mm Stapelhöhe auf Bodenniveau und 800 mm Stapelhöhe im 1. Stock
• Über 120 Stapelplätze im Format 2500 x 1250 mm
• Drei-Schicht-Betrieb
• Integration von Fördertechnik zum Ein- und Auslagern
• Etikettierstationen zum gleichzeitigen Etikettieren von unterschiedlichen Etikettengrößen
• Abfallförderer und weitere stationäre Fördertechnik
• Verbindung zum kundenseitigen ERP-System
• Automatisches Backup und Ausfallssicherheiten
